Wahl des richtigen gipsfreien Artikulatorsystems

Einleitung

Jedes Jahr kommen neue gipsfreie Systeme auf den Markt. Jedes einzelne verspricht Schnelligkeit, Einfachheit und einen saubereren Arbeitstisch. Den Gips wegzulassen, ist der einfache Teil. Der schwierige Teil ist die Aufgabe, die der Gips früher übernommen hat: das Modell genau auf dem Artikulator zu halten, wo es Ihre CAD-Konstruktion platziert hat.

Wenn ein System bei dieser Aufgabe versagt, kommt es zu Übertragungsfehlern (Transfer Drift). Die Kontakte, die Sie am Bildschirm konstruiert haben, stimmen auf dem Artikulator nicht überein, der Stift stoppt vor der Null-Markierung und Sie verlieren eine Stunde mit der Suche nach der Schwachstelle in der Kette.

Mit dem System, für das Sie sich entscheiden, werden Sie bei jedem Fall arbeiten – jeden Tag, über Jahre hinweg. Stellen Sie daher vor Ihrer Investition diese sieben Fragen. Nutzen Sie sie auf Messen, bei Verkaufsgesprächen und im eigenen Labor. Ein System, das nicht alle sieben Fragen beantworten kann, verlangt von Ihnen, dass Sie seine Kompromisse mittragen.

1. Können sie die Präzision der Übertragung an Ihrem Arbeitstisch beweisen?

Fragen Sie einen beliebigen Anbieter nach einem Genauigkeitswert, und Sie werden einen erhalten. Ein Mikrometerwert, der im laborinternen Umfeld des Herstellers auf dessen Drucker mit dessen Kunstharz gemessen wurde, sagt wenig über Ihre Fälle aus. Ihr Ergebnis hängt von Ihrem Scanner, Ihrem Drucker, Ihrem Kunstharz, Ihrem Lichthärtungsprotokoll und Ihrem Artikulator ab.

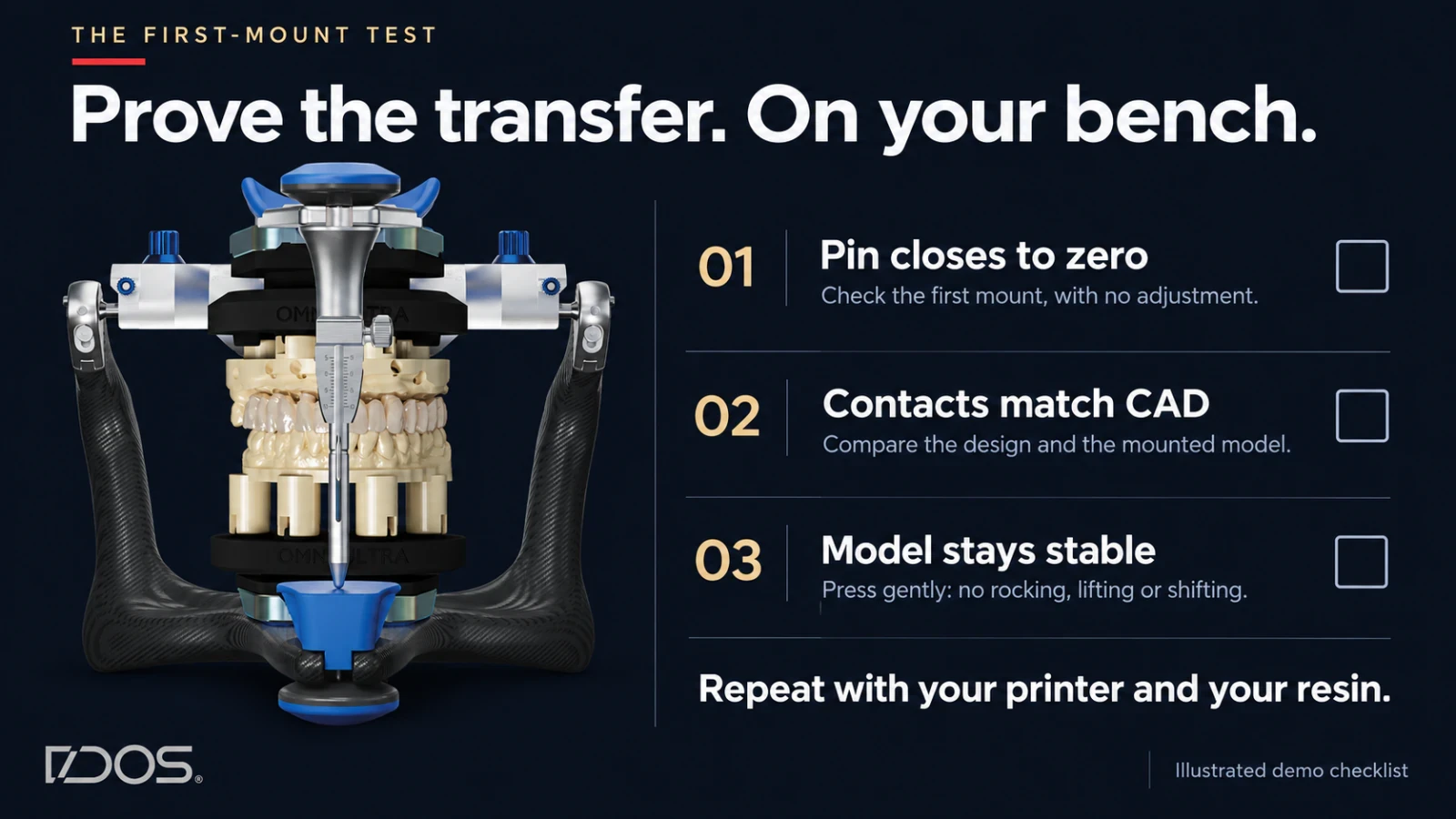

Bitten Sie stattdessen um eine Vorführung und überprüfen Sie die drei Dinge, die Sie ohnehin am Arbeitstisch kontrollieren:

• Der Stift schließt auf Null bei der ersten Montage, ohne jegliche Justierung.

• Die Kontakte entsprechen Ihrer CAD-Konstruktion. Stellen Sie den Bildschirm neben den Artikulator und vergleichen Sie diese Punkt für Punkt.

• Das Modell sitzt bombenfest. Drücken Sie darauf. Es darf nicht wackeln, sich abheben oder verschieben.

Bitten Sie dann darum, den Test mit einem Modell zu wiederholen, das auf Ihren eigenen Geräten gedruckt wurde. Ein System, das nur auf dem Messestand des Herstellers funktioniert, wird in Ihrem Labor nicht funktionieren.

DACOS Omni: Stift auf Null, übereinstimmende Kontakte und ein stabiles Modell, live demonstriert. Fragen Sie nach der Demo und wiederholen Sie diese in Ihrem Labor, auf Ihrem Drucker, mit Ihrem Kunstharz.

2. Funktioniert es mit den Artikulatoren, die Sie bereits besitzen?

Manche Systeme passen nur auf die Artikulatoren der eigenen Marke. Wenn in Ihrem Labor Artex, SAM, KaVo oder eine Mischung daraus zum Einsatz kommen, zwingt Sie ein geschlossenes System zu einer Entscheidung: Standardisierung auf eine Marke oder der Kauf eines separaten Systems für jede einzelne.

Fragen Sie den Anbieter, welche Artikulatoren das System heute unterstützt. Fragen Sie, wie es mit einem Artikulator umgeht, der nicht auf der Liste steht, und was passiert, wenn Sie im nächsten Jahr eine zweite Marke hinzunehmen.

Ein offenes System passt sich an Ihre Ausstattung an. Sie behalten die Artikulatoren, denen Sie vertrauen, und den Arbeitsablauf, den Ihr Team bereits kennt.

DACOS Omni: Funktioniert auf jedem Artikulator. Bei der Installation stellt die TrueZero™ Kalibrierung die Platten auf Ihren spezifischen Artikulator ein, sodass das System genau zu den Geräten passt, die heute auf Ihrem Arbeitstisch stehen.

3. Können damit Implantatfälle montiert werden, ohne mit den Analogen zu kollidieren?

Implantatfälle bedeuten für Sie die höchste Wertschöpfung und die engste Okklusion. Wenn die Basisgeometrie mit einem Implantat-Analog kollidiert, müssen Sie schleifen, neu positionieren oder wieder auf Gips zurückgreifen – und das ausgerechnet bei den Fällen, bei denen Sie sich am wenigsten einen Kompromiss leisten können.

Klobige Basen verursachen die meisten dieser Kollisionen. Eine große Stellfläche lässt keinen Raum, um ein Analog zu umgehen.

Bringen Sie einen Ganzkieferfall mit Analogen zur Demonstration mit und bitten Sie den Anbieter, diesen zu montieren. Fragen Sie, wie das System mit einem Analog umgeht, das genau dort sitzt, wo die Basis fixiert werden soll.

DACOS Omni: Die DockingMatrix™-Konfiguration platziert 8 Magnete auf der Platte und nutzt 4 pro Modell, was 9 mögliche Kombinationen erlaubt. Sie wählen bereits im CAD-Programm vor dem Druck diejenige aus, die Ihre Analoge freihält. Die kompakte Stellfläche ermöglicht es Ihnen, einen All-on-X-Fall ebenso einfach wie ein Einzelglied zu montieren.

4. Wurde die Geometrie speziell für den 3D-Druck entwickelt?

Viele Systeme haben ihre Basisgeometrie von herkömmlichen Montage-Hardware-Teilen übernommen. Dadurch ist die Basis oft zu klobig, um flach gedruckt zu werden, sodass das Modell in einem Winkel von 45° auf die Bauplatte platziert werden muss. Diese Neigung kostet Sie in vierfacher Hinsicht:

• weniger Modelle pro Bauplatte

• längere Druckzeiten

• Support-Strukturen in Bereichen, die sauber bleiben müssen

• geringere Zahnqualität, da Zähne horizontal am besten drucken

Fragen Sie den Anbieter, welche Ausrichtung das System erfordert, und bitten Sie darum, eine voll bestückte Bauplatte aus einem echten Labor zu sehen.

DACOS Omni: Die ShieldBase™-Geometrie druckt flach. Ein peripherer Rand von 0,7 mm oder weniger druckt ohne Support-Strukturen, und eine 2–3 mm abstehende Kante hält die überbelichteten ersten Schichten von der Passfläche fern. Sie platzieren Modelle flach und nutzen die gesamte Bauplatte.

5. Lässt es sich auf Ihren Artikulator und Ihren Drucker kalibrieren?

Die meisten Systeme setzen voraus, dass Ihr Artikulator perfekt ist und Ihr Drucker absolut präzise druckt. Artikulatoren weisen jedoch Gelenkspiel, Kondylenabnutzung und Plattformtoleranzen auf. Drucker haben ihre eigenen systematischen Fehler. Beide Faktoren summieren sich und beeinträchtigen die Übertragungsgenauigkeit.

Fragen Sie den Anbieter, wie das System Ihre spezifischen Geräte über die Werksspezifikationen hinaus berücksichtigt.

DACOS Omni: Mit der TrueZero™ Kalibrierung drucken Sie den Kalibrator auf demselben Drucker und mit demselben Kunstharz wie Ihre Patientenmodelle. Der systematische Fehler Ihres Druckers tritt bei beiden auf und hebt sich dadurch auf, und die Platten werden exakt auf Ihren Artikulator kalibriert fixiert. Sie wechseln den Drucker oder das Kunstharz? Drucken Sie einen neuen Kalibrator und wiederholen Sie den Vorgang. Eine ehrliche Grenze: Wenn ein Drucker seine eigenen Fehler nicht reproduzierbar wiederholt, kann keine Kalibrierung dies beheben.

6. Lässt es sich in die CAD-Software integrieren, die Sie bereits nutzen?

Ein System, das ein separates Tool erfordert oder von Ihnen verlangt, die Basis manuell zu modellieren, fügt jedem Fall einen zusätzlichen Schritt hinzu und bietet eine weitere Fehlerquelle.

Fragen Sie, für welche CAD-Plattformen native Bibliotheken existieren und ob die Anschlussgeometrie bereits vordefiniert ist oder ob Sie diese selbst erstellen müssen.

DACOS Omni: Dedizierte Bibliotheken für exocad, 3Shape und Blender for Dental, in denen jeder Anschlusstyp und alle 9 DockingMatrix™-Kombinationen bereits integriert sind. Sie wählen die Konfiguration in der Software aus, die Sie bereits nutzen, exportieren sie und drucken sie aus.

7. Ist die Technologie geschützt?

Ein IP-Schutz zeigt Ihnen, dass der Hersteller in die Entwicklung investiert hat, anstatt nur Standardkomponenten zusammenzufügen. Er erschwert billige Kopien und gibt dem Unternehmen einen Anlass, das von Ihnen erworbene System kontinuierlich weiterzuentwickeln.

Fragen Sie, ob der Kernmechanismus patentiert oder zum Patent angemeldet ist oder ob das System auf generischen Komponenten basiert, die jeder beziehen kann.

DACOS Omni: Geschützt durch eine anhängige internationale Patentanmeldung für das Adaptersystem, das Kalibrierverfahren, die Anschlussgeometrie und die Magnetplatzierungswerkzeuge sowie ein eingetragenes Design für die ShieldBase™-Geometrie.

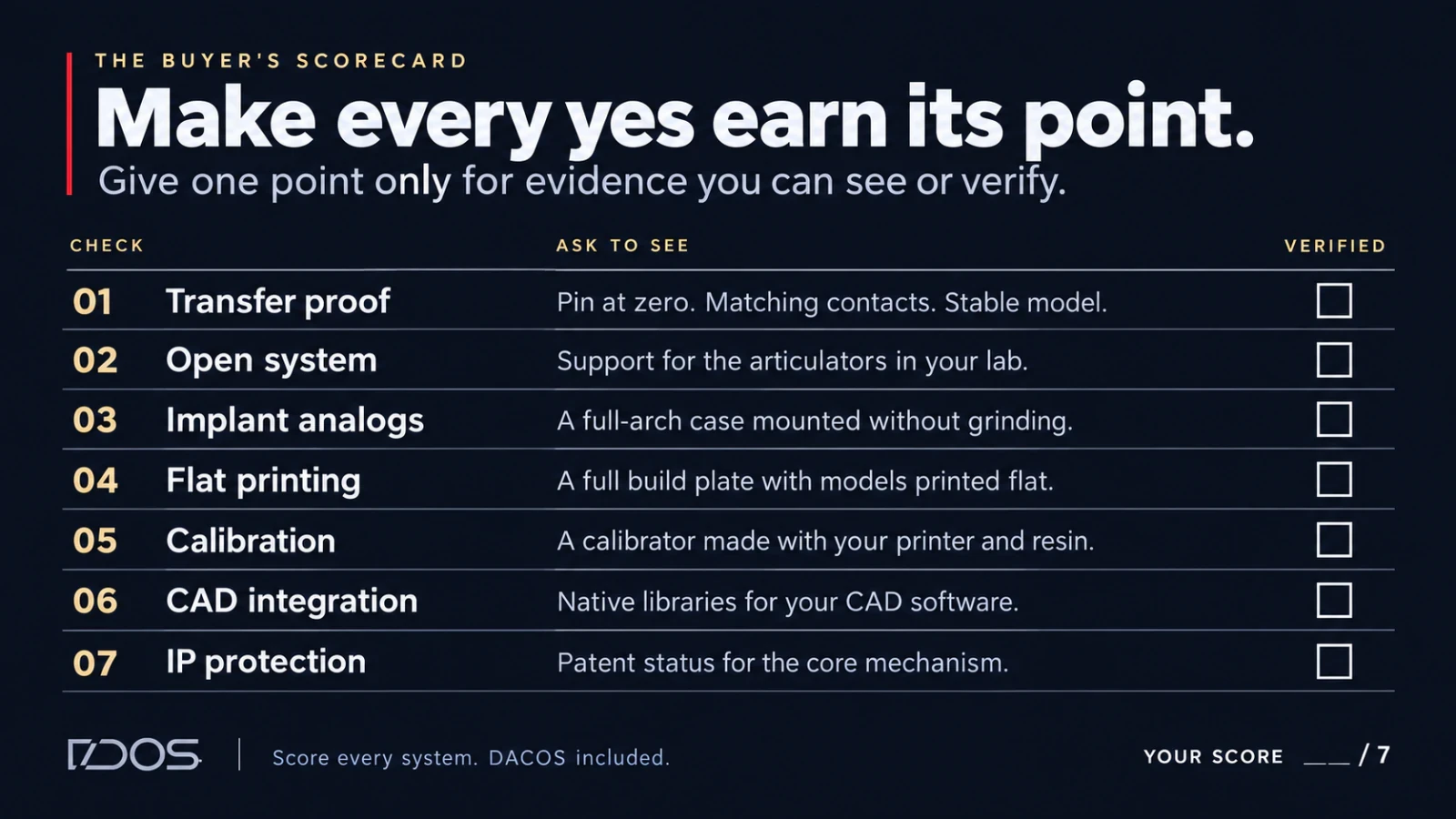

Der Bewertungsbogen

Bewerten Sie jedes System, das Sie in Betracht ziehen, unseres eingeschlossen. Vergeben Sie einen Punkt nur für ein „Ja“, das Sie sehen oder überprüfen können – niemals für ein „Ja“, an das Sie einfach nur glauben sollen.

DACOS Omni erreicht sieben von sieben Punkten, und wir zeigen Ihnen jeden einzelnen davon. Nehmen Sie diese Liste mit zu Ihrer nächsten Messe oder Ihrem nächsten Verkaufsgespräch. Das System, für das Sie sich entscheiden, wird über Jahre hinweg jeden Tag auf Ihrem Arbeitstisch stehen – sorgen Sie also dafür, dass es sich diesen Platz verdient.

Nächster Schritt

• Sehen Sie das vollständige Protokoll: ZeroDrift™ Transfer, das vollständige Protokoll →

• Sehen Sie die Übertragung an einem echten Fall: Demo ansehen →

⚡ Internationales Patent angemeldet.
